分類 種類
JAM 螺絲系列

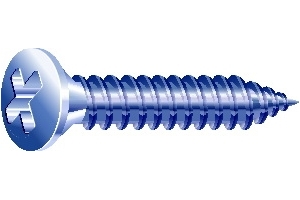

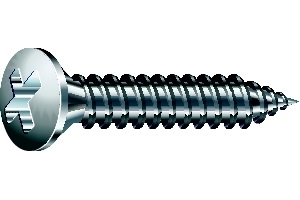

鋼牙平頭螺絲

Carbon Steel, Stainless Steel Grade A2(304) and Grade A4(316)
規格 GB / BS / JIS / DIN
原料 (產品編號) zinc plated (52111) A4-70 (52191) A2-70 (52161) A2-50 (52181)

d (diameter)

L (length) / mm

 M3 M4 M5 M6 M8 M10
6 03006 04006 05006  -  -  -
8 03008 04008 05008 06008  -  -
10 03010 04010 05010 06010  -  -
12

03012

 04012 05012 06012 08012  -
14 03014 04014 05014 06014 08014  -
16 03016 04016 05016 06016 08016 10016
18 03018 04018 05018 06018 08018  10018
20 03020 04020 05020 06020 08020  10020
25

03025

 04025 05025 06025 08025  10025
30 03030 04030 05030 06030 08030  10030
35 - 04035 05035 06035 08035  10035
40 - 04040 05040 06040 08040  10040
45 - 04045 05045 06045 08045  10045
50 - 04050 05050 06050 08050  10050
55 - 04055 05055 06055 08055  10055
60 - 04060 05060 06060 08060  10060
65 -  - 05065 06065 08065  10065
70 -  - 05070 06070 08070  10070
75 -  - 05075 06075 08075  10075
80 -  -  - 06080 08080 10080
90 -  -  - 06090  08090 10090
 100 -  -  -  06100 08100 10100



d (diameter)

L (length) / mm

 M3.5 / #6 M4.2 / #8 M4.5 / #9 M4.8 / #10 M5.5 / #12 M6.3 / #14
10 35010 42010  - 48010  -  -
12 35012 42012 45012 48012 55012  -
16 35016 42016 45016 48016 55016 63016
20 35020 42020 45020 48020 55020 63020
25 35025 42025 45025 48025 55025 63025
32 35032 42032 45032 48032 55032 63032
37 35037 42037 45037 48037 55037 63037
43 35043 42043 45043 48043 55043 63043
50 35050 42050 42050 48050 55050 63050
62  - 42062  - 48062 55062 63062
75  - 42075  - 48075 55075 63075
87  -  -  - 48087 55087  -
100  -  -  - 48100 55100  -



Special sizes and other standards on request
